Easidew PRO XP露點變送器-隔爆型

Easidew PRO XP露點變送器-隔爆型提供可靠、精確的露點和濕度測量，在多種氣體和液體中廣泛應用。這款堅固的設備大幅度的減少安裝時間，并且在隔爆和防火的應用中提供堅固和可靠的傳感器。
Easidew PRO XP露點變送器量程是-110 到 +20°Cdp，符合工業標準接口，并且確保低安裝成本。Easidew PRO XP采用新的密析爾*進的陶瓷技術，在新的和更新的濕度測量領域，提供穩定和可靠的測量。
Easidew PRO XP露點變送器具有第二代的RS485通訊系統，為了適應多種氣體或非 性液體濕度的測量，可提供重置量程范圍和單位的功能

• 重置量程范圍4-20MA 包括-110 to +20°Cdp范圍
• 濕度單位 - 露點，ppmV, ppmW

*進的陶瓷傳感器技術

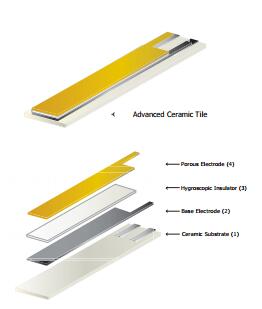

Easidew PRO XP隔爆露點變送器采用了密析爾儀器*進的陶瓷傳感芯片。芯片采用*進的厚薄膜技術，正如平板電容。
• 層是導電層（1），放置在陶瓷基地層（2）上，形成電容底板
• 第二層是多孔感濕活性層（3），形成電容的介電常數
• 第三層是多孔導電層（4），形成電容的頂板
水分子的高介電強度與感濕活性層和背景氣的低介電強度對比明顯，由于這一特性所以測量濕度是非常簡單的?；钴S層中水分子吸收或者釋放，電容會相應的增加或減少。
多孔/活躍層組成非常薄的薄膜，這導致露點有微妙的變化，傳感器也能快速響應。


亮點
量程 -110 高到+20°Cdp
隔爆防火認證
精度 ±1°Cdp
2線 4-20 mA 輸出
可溯源的13點校驗認證
450 bar 壓力等*
3/4” UNF恒業標準的過程連接
EN 10204 3.1 材料認證
在氣體和液體中的濕度

技術指標
性能
   濕度量程 Easidew PRO XP 測氣體
   -110 到 +20°C 露點 ；-100 到 +20°C 露點
   Easidew PRO XP LQ 測液體
   0 到 300 ppmW
   根據要求沒有標準可選
濕度精度 ±1°C 露點 (+20 到 -60°C)
±2°C 露點 ( -60 到 -110°C)
響應時間 T95 為五分鐘 （從干到濕）
重復性 0.5°C 露點

輸出/輸入
輸出信號 4-20 mA （線圈連接，電源）; 用戶可配置超出量程
輸出 Easidew PRO XP 測氣體:露點，水分含量ppmV
Easidew PRO XP LQ 測液體:濕度含量ppmW
模擬輸出范圍 Easidew PRO XP 測氣體
露點： -110 到 +20°C
氣體水分含量： 0-3000 ppmV
根據要求沒有標準可選
Easidew PRO XP LQ 測液體
液體水分含量：0-300 ppmW
根據要求沒有標準可選
供電電壓 14-28 V DC
電阻負載 大 250 Ω @ 14 V( 500 Ω @ 24 V )
電流消耗 大 23 mA ， 根據信號輸出
飽和常數
（僅用于液體中濕氣測量） 飽和常數的6點數據高達到300 ppmW 溫度范圍 0 到+50°C
8種常見液體的飽和常數通過應用軟件儲存到 Easidew PRO XP 里面可選手動輸入飽和常數

機械性能
防護等* IP66 ；NEMA 4
隔爆防火認證
  ATEX:II 2 GD Exd [ia] IIC T6 Gb ；  EX tb IIIC T80°C Db IP66 ；  Tamb -20°C 到 +70°C ；  IECEx:Exd [ia] IIC T6 Gb ；  Ex tb IIIC T80°C Db IP66 ；  Tamb -20°C 到 +70°C ；  CSAUS:CLS I, Div1, GRPS ABCD ；  CLS II & III, Div1, GRPS EFG ；  CLS I, Zone 1 AEx/Exd [ia] IIC T6 ；  Zone 21, AEx/Ex tb IIIC T80°C ；  Tamb = -20°C 到 +70°C IP66 ；  TC TR EX-Certificate:Pending ；  俄羅斯認證 [GOST-R, pending]；  加拿大壓力容器認證 C.R.N. – 所有加拿大地區
外殼材料 標準: 鋁粉環氧涂層 / 聚亞安酯 RAL 5009
可選: 316 不銹鋼 ( EN10204 3.1 外殼材料)
傳感器（傳感器保護） 標準: 不銹鋼燒結保護套（阻擋粉塵 >80μm）
可選: HDPE 保護套（阻擋粉塵>10μm）
接口和材料 3/4” - 16 UNF 氟橡膠O型密封圈
316 不銹鋼
重量 鋁: 1.6kg, 316 不銹鋼: 2.4kg
電器接口 雙倍 3/4” NPT 密封圈
故障情況 (出廠設置) 環境 輸出
傳感器故障 23 mA
超量程 過低 4 mA
超量程 過高 20 mA

密析爾儀表引領 的水分和濕度(露點儀)測量領域。本公司具備超過30年的專業經驗，設計和生產多種變送器、儀表和系統解決方案，用來測量微量水分、濕度和露點，其工業應用領域十分廣泛，包括壓縮空氣、發電、過程處理、油氣、制藥等等。
密析爾儀表擁有三個生產基地：荷蘭Oosterhout，法*里昂和英*伊利。公司擁有一個廣泛的網絡，工廠 培訓應用工程師，分公司和經銷商人員遍布56個 。
