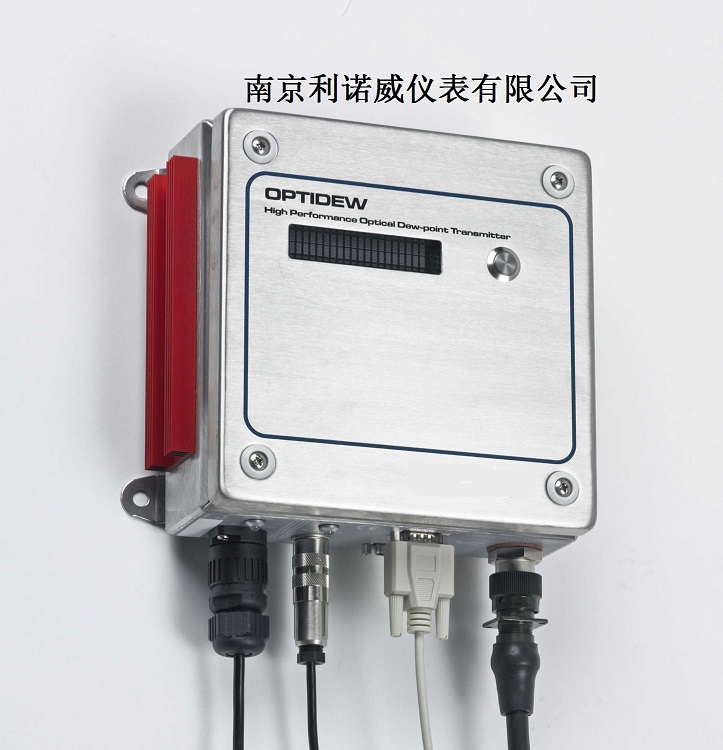

OPT高性能光學露點儀
標準的建立
OPT高性能冷鏡
露點儀的工作原理是被證實的冷鏡露點測量基礎。其無漂移的長期穩定性是其他原理無法匹敵的。環境溫度從－40到＋90℃之間時，具有寬闊的測量范圍相當于＜0．5～100％相對濕度。OPT露點儀可提供雙電流4～20mA線性輸出，還配有串行通訊接口，能夠從合適的電腦和PLC、或通過特定的OPT數據登錄軟件進行設置和監控。一個可調節的無電壓觸點報警使OPT能直接被用于工業過程控制
堅固的結構設計
0PT露點儀能夠承受大多數工業現場的工作條件，同時能保持高水平標準濕度計的性能和靈敏度。而且它的使用非常方便，簡單的接通儀表，而后開啟電源，OPT就準備工作。變送器的設計充分考慮到工作在惡劣的情況下，具有防腐蝕的鍍金鏡面和堅固的結構。OPT外殼為IP66保護*別，適合于戶外工作
OPT露點儀可以有多種安裝方式以適合應用現場的需要－直接過程安裝、法蘭安裝、T形安裝或通過外部采樣管路。單一儀表外殼具有如此的功能和靈活性，這是其它任何變送器所無法匹敵的。負露點溫度能力加上可加長達250m的連接電纜，壓力*別可高至25MPa，這些特性使OPT幾乎可滿足任何工業應用場合的需要。有兩種型號可選擇，單*或兩*冷卻。高溫傳感器可選，高溫度130℃。
可靠的測量－DCC（動態污染糾正）
為了減少由于污染而產生的測量精度問題，密析爾儀表在設計定型時已經植入了污染補償系統，為OPT進行動態污染糾正（稱之為DDC），自動地消除由于任何微粒沾染了冷鏡而產生地誤差。DCC是個自學系統，將其自己接受為工作條件，對污染糾正的實際需要進行預測并作出反應，使變送器一直工作在適宜的性能。雖然DCC系統是 自動化的，但用戶可以自行設置，使之符合現場工業過程的情況。如需在 端工況下的進一步保護變送器，可選用燒結不銹鋼護套選件或多孔滲水的隔膜護套選件。該兩個選件在直接插入高速流量地應用場合都能被用作流量限制器。
應用
OPT的設計能滿足各種工業和實驗室應用場合的需要，從環境室監視到循環燃?xì)鈴S的氧化氮散發控制，凡是工業過程中需要精確的持續的露點或濕度測量的場合，0PT無愧于一個有效的配置儀表。
OPT露點儀技術指標
測量精度:±0.2℃露點;±0.1℃溫度(±0.15℃露點精度可選)
測量單位:℃,°F露點;%RH;℃,°F溫度;g/m3;g/kg;aw;(t-tdp)
響應速度:1℃/sec+初始化時間(取決于露點值)
供電:90~264V,47/440Hz
露點傳感器
工作溫度范圍：-40~+90℃(可選的高溫型傳感器-20~+130℃)
鏡面：黃銅鍍金 高溫型- 316不銹鋼
溫度測量：4線100Ω1/3 DIN鉑電阻 等*B Pt100
樣氣流量：0.1 ~ 2 Nl/min (在采樣套筒中)
大流速：10m/sec(直接插入式) 30m/sec(帶燒結保護套)
壓力：2MPa(20barg)25MPa(250barg)可選
密封防護等*：IP66 (NEMA 4)
IP65 (NEMA 12)25MPa(250 barg)傳感器
電纜長度-分體式 2m(長250m)
外置 PRT
溫度測量：4線100 Ω 1/3 DIN鉑電阻 等* B Pt100
變送器電路
分辨率：0.1對應℃,°F和%RH;0.01對應g/m3和g/kg
輸出：模擬量:雙通道4-20mA或0-20mA
數字量:RS232(RS485選件)
報警:電壓釋放觸點,2A@30VDC
LED 指示燈：開機、DCC和報警提示
工作溫度：-20~+40℃
外殼：304不銹鋼 (DIN 1.4301)
密封防護等*：IP66(NEMA6)
電纜線：電源線和RS232線
選件:
本地顯示
高精度露點傳感器
高溫型傳感器
