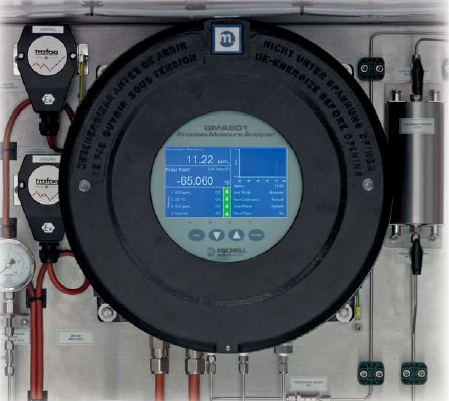

QMA601晶體振蕩露點儀

QMA601晶體振蕩露點儀，快速響應，高精度濕度分析儀適用于危險場合。
采用*進的石英晶體振蕩微平衡技術的密析爾分析儀QMA 601具有高可靠性，響應速度快和精度高的優勢。廣泛應用在對于低濕環境有嚴苛要求的領域。

高精度測量
• 精度低達到 0.1 ppmV
• 量程范圍從 0.1 ~ 2000ppmV
密析爾公司不斷改進石英晶體振蕩微平衡技術，新研發了新產品QMA601。新型的分析儀采用新一代的精密石英晶體傳感器，確保高精度的測量，完 不受背景氣體成分改變的影響。
即使其他濕度技術在低于1ppm的微水領域表現不佳，采用行業認可的晶體振蕩技術的新產品 QMA601，卻可以提供高可靠性和簡便的測量，并且大大降低用戶的維護成本費用。

QMA601晶體振蕩露點儀可靠性
為了保證高可靠性， QMA601的主要部件 — 濕度發生器，傳感器和流量控制裝置 — 確保了精確控溫。確保樣氣或環境溫度變化時，測量結果不受影響。
這款分析儀采用質量流量計確保精確控制樣氣和標準氣的流量，使流量精度不超過±0.1 ml/分鐘。外加一個壓力傳感器，確保樣氣壓力產生波動的情況下，這個系統也能持續保證測量和計算參數的精確度。

集成到現有的控制系統方便快捷
QMA601 配置 2 路可編輯的4–20 mA 模擬輸出和 1 路數字輸出，采用基于RS485 的ModBus RTU 協議，方便連接到SCADA非常方便，或可另外自定數據采集系統。也可用專用的遠程應用軟件。
集成取樣系統
這款儀器提供一個高質量，集成的取樣系統，這款取樣系統是各方面都符合分析儀需求。這款分析儀搭配取樣系統是優化的配置。

QMA601晶體振蕩露點儀低成本維護
維護成本低
通常精密儀器都非常復雜，使用需要有豐富的經驗團隊，并且需要特別小心，增加了用戶使用的成本。
然而QMA601與其他精密儀器不同，現場服務非常簡便；安裝在易拆背面板上的干燥筒非常容易替換。這款濕度發生器的使用壽命大約是3年。平日里只需要基本的維護和日常的清理，這款分析儀就可以可靠運行許多年。

QMA601晶體振蕩露點儀自動校驗
QMA601采用自動或手動校驗系統，可以使用內置的濕度發生器或者客戶提供的外部標準氣源。傳感器周期性校驗可以通過手動開啟，也可以設置自動 (客戶可以自定義時間間隔)，這款分析儀具有自動校驗和自動修正功能。分析儀的主要部件濕度發生器可溯源到NPL 和 NIST 。

QMA601晶體振蕩露點儀簡便的安裝
分析儀和取樣系統共用單一、低功耗的單相交流電源。要求安 接地，既節約了客戶成本又方便使用。

技術指標
測量技術 快速響應的石英晶振技術
范圍 校驗范圍 0.1 ~ 2000ppmv
精度 0.1 ppmV （ 0.1 ~ 1 ppmV）
讀數的 ±10%（1 ~ 2000 ppmV）
重復性 ±0.1 ppmV （ 0.1 ~ 1 ppmV）
讀數的±5% （ 1 ~ 2000 ppmV）
下限 0.1ppmv
測量單位 ppmv, ppmw, mg/Nm3, 水氣壓 (Pa), 露點 (°C), lb/MMscf
響應速度 T63 <2 秒
T95 <5 秒
自我校驗 內置濕度發生器作為標準源
校驗可溯源到 NPL & NIST
靈敏度 0.1ppmv 或 1% 讀數，取大
電氣性能
電源 85 到 264V AC, 47 到 63Hz, 110 到 300V DC
報警 1 x 系統報警，干接點 (FORM C)
1 x 流量警報，干接點(FORM C)
可設置高報或低報
2 x 限值警報，ppmv或露點
可設置高報或低報
通信 基于RS485 的 ModBus RTU協議
2 x 4–20 mA 可編輯報警限值
大負載電阻 500 Ω
數據記錄 可編輯采樣間隔時間從 1 到 10分鐘，24小時為一個周期
顯示 7” 彩色 LCD 觸摸屏
電氣連接 M20 電纜接口
工作條件
進氣壓力 3 barg
出氣壓力 2 barg
樣氣流量 300ml/分鐘 總流量
樣氣溫度 0 到 +100°C
工作環境 室內：+5 到 +46°C高達到90% RH
室外：–20 到 +60°C高達到95% RH (分析儀必須安裝在取樣箱內)
機械性能
類型 GUB 防火 Exd
外殼 蓋子和機身：鑄鋁外殼 LM25(EN AC-42000), 少于 0.6鎂 耐熱性， 隔爆
玻璃窗：聚酯鍍層, IP66, NEMA 4
氣體接口 1/4” NPT(F)
重量 35kg 不帶取樣系統
取樣系統外殼 316L 不銹鋼
認證
危險區域認證
ATEX: II 2 GD Ex d IIB+H2 T4 Gb Ex tb IIIC T130°C Db Tamb = –40°C 到 +45°C Ex d IIB+H2 T3 Gb Ex tb IIIC T195°C Db Tamb = –40°C 到 +55°C

IECEx: Ex d IIB+H2 T4 Gb Ex  tb IIIC T130°C Db Tamb = –40°C 到 +45°C Ex d IIB + H2 T3 Gb Ex tb IIIC T195°C Db Tamb = –40°C 到 +55°C

CCSAUS (待定): Class I, Division 1, Groups B, C, & D, T4  Class II, Division 2, Groups E, F & G, T4  Tamb = –40°C 到 +55°C
