天然氣烴露點儀

天然氣烴露點儀介紹

        天然氣是由大量的離散成分所組成的，從氫到復雜的碳?xì)滏湣Ｃ糠N成分有著它們各自的露點溫度， 取決于它們的濃度和水蒸氣壓。

然而，當天然氣采樣被冷卻時，各種成分開始冷凝，并在某個溫度點飽和。重質碳?xì)?*冷凝(天然氣烴露點儀)，但數量很少，因?yàn)樗鼈兺ǔＴ诨旌蠚怏w中占微量部分。

因此，與空氣系統中的水露點不同，天然氣烴露點是一個很模糊的參數，它會由于.氣體成分或壓力的小小改變而產生戲劇性的變化。

更為復雜的是，氣體成分的分子在高壓下，即使是微弱的鍵連接也會互相作用，由此天然氣的相位關系隨之演繹成與簡單的氣體混合物完 不同的模式。

事實也是如此，相絡在高壓下折卷回去，碳?xì)渎饵c(diǎn)有力地到達頂峰(一般在2.7MPa表壓)后再降低。參閱曲線圖1。


一個決定性的物理性能點是：碳?xì)淅淠?，較之與水，有著 低的表面張力。因此當冷凝形成時，它更趨向膜的狀態，而非離散的滴狀態。傳統的目測意味著探測碳?xì)渎饵c(diǎn)比水露點困難得多。這個事實是人工目測得主要難點。

因而，天然氣碳?xì)渎饵c(diǎn)測量至關重要的關鍵是：任何有效的技術應當是靈敏的、可重復的、并可在系統壓力下進行。黑斑技術的設計滿足了以上所述的各種要求，對天然氣提供了連續的真實的定時分析。

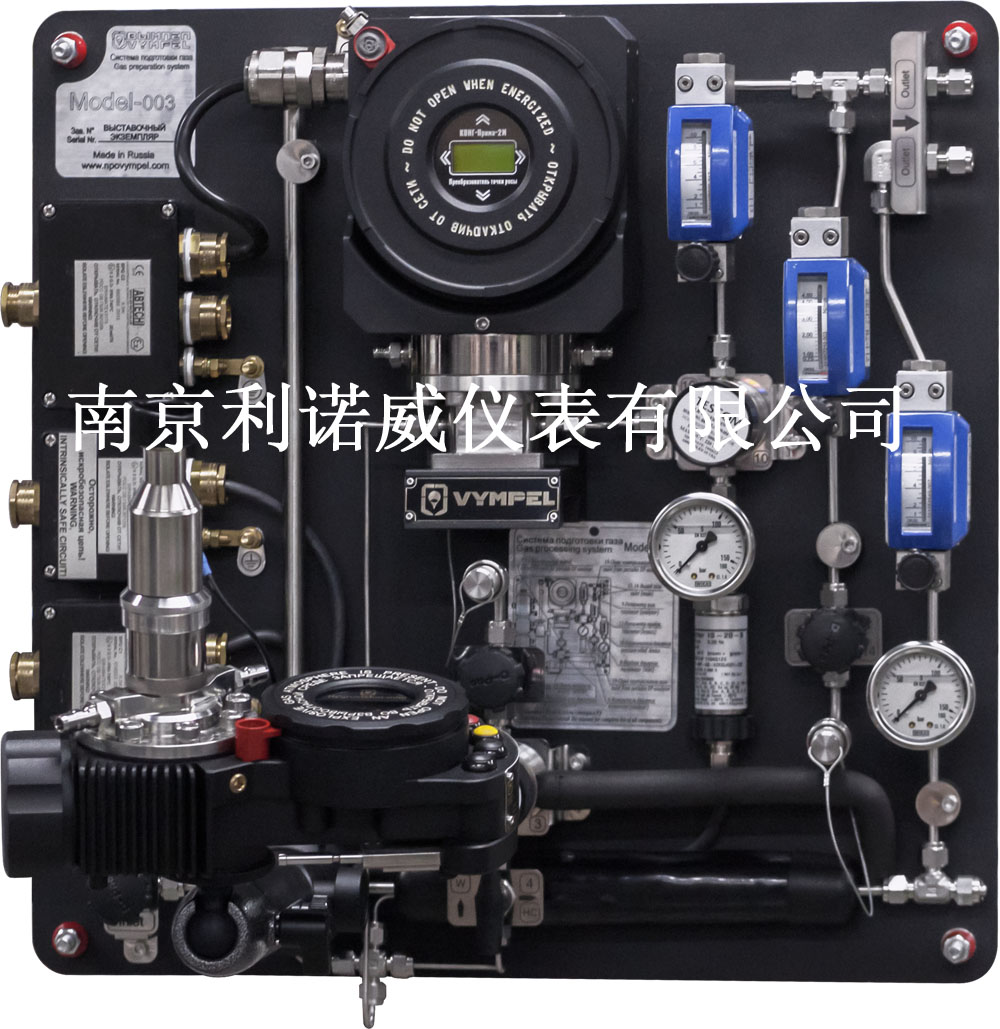

俄羅斯Vympel公司Cong Prima 2M 是一臺自動測量所流過其測試室的樣氣的烴露點儀，它是工業上目前可獲得的緊湊、經濟的烴露點儀。

2M天然氣烴露點儀的設計理念是基于露點直接測量的基礎理論。使用一個冷凝的鏡面來測量水和烴露點儀。

CP 2M通過監測溫度和壓力變化時，鏡面上反射光強度的改變來測量露點。其使用了激光干涉測量方法，分析儀可以測量薄至10nm的冷凝層。Cong Prima 2M 可以設置為自動測量模式來檢測水或烴露點。也可以用于監測操作過程這一測量要求。


2M烴露點儀技術指標
測量范圍 水/烴-40 °C…+30 °C ΔT ≤ 70 °C
分 辨 率 0.1°C
絕對誤差 ± 0.5 °C…1.0 °C
測量循環時間10…20 min
樣氣流量 0.3…0.5 L/min
環境溫度 -10 °C…+50 °C
氣室工作壓力 160 bar
系統工作壓力 400 bar
樣氣溫度范圍 -20 °C…+50 °C
保護*別 IP 54
外形尺寸 207 mm x 112 mm x 235 mm
重 量 6.5 kg
危險區域*別 Ex d IIA T5
