露點儀檢定規程

南京利諾威可委托辦理露點儀檢定
華東地區可以出具-上海市計量測試技術研究院露點儀校準證書
華北、東北地區出具-中*計量測試技術研究院露點儀校準證書
西北地區出具-西安航天計量測試研究所露點儀校準證書

JJG 499-2004露點儀檢定規程適用于熱電制冷(鏡面或聲表面波器件)自動檢測露層的平衡式精密露點儀的*次檢定、后續檢定和使用中檢驗。

2 露點儀檢定概述
在等壓的條件下使氣體中水蒸氣冷卻至凝聚相出現，通過控制露層傳感器露層的溫度，使氣體中的水蒸氣與水(或冰)的平展表面呈熱力學相平衡狀態，準確測量此時露層的溫度，即為該氣體的露點溫度。測量氣體中的水蒸氣露點溫度的儀器叫做露點儀。露點儀因所使用的冷卻方法和檢測控制方法不同，可以分為多種類型。本規程適用于熱電制冷自動檢測露層的平衡式精密露點儀(以下簡稱露點儀)，是利用熱電制冷器
(Peltier元件)冷卻露層傳感器(鏡面及發光管、接收管或聲表面波器件)，使樣氣中的水蒸氣在露層傳感器上冷凝;經接收器采集的信號通過自動控制電路使露層傳感器上的露(或霜)與氣體中的水蒸氣呈相平衡狀態;用鉑電阻溫度計準確測量露層傳感器的溫度(即露或霜層的溫度)，從而獲得氣體的露點溫度。見圖

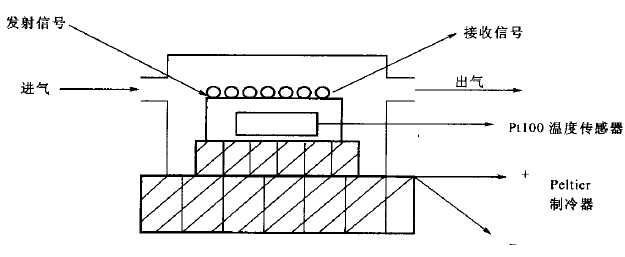

如 圖 1 所示，氣體通過露點測量室時掠過露層傳感器。當露層傳感器溫度高于該氣體的露點溫度時，露層傳感器呈干燥狀態，此時，通過露層傳感器的發射信號和接收信號，經控制回路比較、放大，驅動熱電制冷器(由一*或數*Peltier元件組成)，對露層傳感器制冷;當露層傳感器溫度降至樣氣的露點溫度以下時，露層傳感器上開始結露(或霜)，這時接收器采集的信號產生變化，此變化經控制回路比較、放大后調節熱電制
冷器激勵，使其制冷功率減小，后，露層傳感器溫度保持在樣氣的露點溫度上。



此時，通過露層傳感器冷凝狀態檢測或觀測裝置，可以判斷露層傳感器上的冷凝物是液態的露(呈圓或橢圓形)還是固態的霜(呈晶形)。由一緊貼在露層傳感器下方的鉑電阻溫度傳感器檢測露點溫度。
屬于這類精密的露點儀，主要由三大部分組成:
— 高重復性的露層傳感器伺服機構;
— 準確地測量露層傳感器溫度的溫度測量系統 ;
— 判斷0℃以下露點時，露層傳感器上生成的是霜（冰）還是露 (過冷卻水)的裝置。
