阻容露點儀結構說明

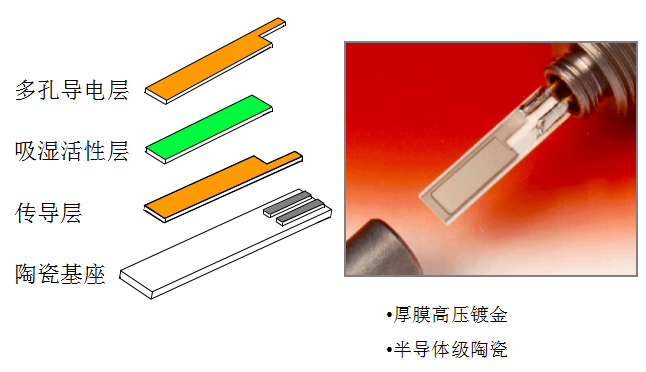

       氧化鋁阻容露點儀的結構下圖所示。氧化鋁層上的電 膜可采用金、鋁、鉑、鈀、鎳鉻合金等。其中鈀和鎳鉻合金具有良好的黏附性能，而鉑和金則具有化學惰性。成膜的方法一般采用噴涂法或真空鍍膜法。由于水汽直接穿過電 膜進入氧化鋁層，因此電 膜越薄越好。電 的導線采用細銅線或細金線，用銀導電漆點粘在膜上。導線與膜應保持緊密機械接觸。鋁基 的導線可用鋁條咬合，并用環氧樹脂粘接固定。傳感器的形式可以是片狀或棒狀，不同的形式分別采用不同的結構。敏感元件必須固定在具有電絕緣性和機械穩定性的基座上。　
        氧化鋁阻容露點儀的核心部分是吸水的氧化鋁層。研究結果并經高分辨率電子顯微照片證實，氧化鋁層布滿相互平行且垂直于其平面的管狀微孔，它從表面一直深入到氧化鋁層的底部，微孔的大小差不多是相同的，并且近于均布。
