HygroTrace標準配線連接

日期：2017-08-17 作者： 來源： 瀏覽：

HygroTrace標準配線連接
注： 對于HygroTrace露點儀，沒有做過是否可以在危險（分*）區域使用的驗證。
以下步驟適用于未連接到計算機的儀器。
變送器必須使用廠方提供的電纜（長度為 2 米）進行連接。
如果需要其它長度的電纜，請與廠方聯系以獲取幫助。
注： 如果電纜需要加長，請參考第 5 頁的表 1 把延長線接到現有電纜上。將正 與正 相連，負 與負 相連。HygroTrace標準配線連接

按照下列步驟把變送器連接到系統中：

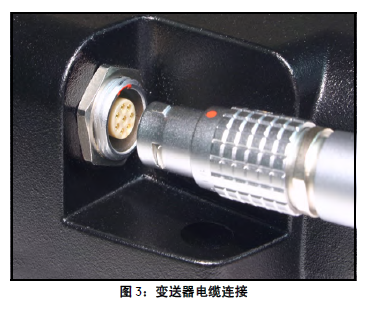

1. 使紅點與紅色標記對齊（參見下面的圖 3），將變送器電纜接頭插入配套的變送器模塊上的接頭中。確保接頭針腳正確對齊。插入后，向里推送電纜接頭，直到鎖定到位。

2. 使用變送器電纜另一端的分線頭引線，把變送器和電源以及數據采集系統 (DAS) 連接起來，如第 6 頁的圖 4 所示。
有關廠方提供的電纜引線的說明，請參考下面的表 1。



3. 剪掉露在外部電纜套之外的未用引線部分，以清除裸露的鍍錫線，防止意外短路。
現在就可以使用HygroTrace 了。



注： 要拔出探針電纜，可以回拉彈簧套管，將電纜從接頭拉出。

<a href=http://www.wsosarz.cn target=_blank class=infotextkey>露點變送器</a>電纜連接.png
