集操作簡單和高度靈敏于一體的高精度露點儀

新的S8000 Integrale一體式露點儀提供直接的露點、溫度和壓力的測量。對露點的測量是基于公認基準的冷鏡技術測量原理，能夠在 量程范圍內長期進行絕無漂移的濕度測量。S8000 Integrale提供多種有效的測量單位，包括 ppmV，絕對濕度，相對濕度和ppmW

為了進一步提高了壓力相關計算量的精度 (ppmV，ppmW，絕對濕度)，可選配內置壓力傳感器來提供實時的壓力測量。這樣一來，即使樣氣存在壓力波動，也能保證這些計算量實現持續可靠。

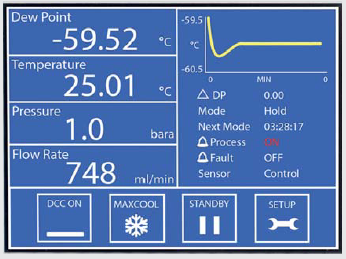

裝備了兩路可調觸點報警，S8000 Integrale 可以用于過程控制的濕度監測。高對比度LCD 觸摸顯示屏允許用戶任意的選擇顯示測量讀數，提供實時測量趨勢曲線，以及報警信息

RRS 叁光路增加靈敏度
在低濕條件下，水氣在鏡面上結霜的速度是非常緩慢的，因為樣氣中水分子很少，需要相當長的時間以便有足夠的水分在經過鏡面并聚集成霜。如果不是一個基準的測量，要得到精確和可靠的測量是非常困難的。
S8000 Integrale一體式冷鏡露點儀使用RRS叁光路系統來探測鏡面上水分在質量上的微小的變化，從而能夠在測量霜點時表現出非常高的靈敏度和非?？斓捻憫俣龋词故堑蜐袼?。
直接觀察測量結果
在嚴格控制的實驗室條件下，出現過冷水的可能性會一直存在，直到- 48°C。 然而，冷鏡露點儀鏡面上出現過冷水的低溫度是–30°C。鏡面上凝結的過冷水或者霜具有不同的水氣分壓，兩者帶來的測量誤差高達讀數的10%。也可能出現中間的狀態，鏡面上同時出現冰和過冷水的混合物，導致在計算物態轉換出現偏差。
強制結霜 (FAST)
S8000 Integrale 具有FAST強制結霜功能，能確保所有0°C以下的測量值都是霜點而不是過冷水露點。FAST系統通過鏡面溫度判斷是否存在過冷水的危險，如果處于過冷水出現的溫度范圍內，鏡面就會急劇降溫直至出現確定厚度的霜。結霜后，儀器重新進入控制測量模式。

觀察鏡
可以訂購觀測鏡面的顯微鏡。用戶可以通過它在測量過程中對鏡面進行檢視，從而直觀的了解鏡面的凝結物是過冷水還是霜。

靈活多樣的通訊方式
多種選擇包括:
 •  ModbusTCPoverEthernet
 •  ModbusRTUover:USB,RS232,RS485
 •  SD卡或者軟件進行數據記錄
 •  3路可組態模擬輸出
 •  狀態過程報警

DCC增加可靠性
The  S8000  一體式冷鏡露點儀具有DCC  (智能鏡面校準) 功能.  DCC 是智能的系統，能靈敏的感知光路中各個環節引起的光強衰減，從而周期性的進行光路平衡，使儀表的測量始終處于一個受控的狀態，從而達到優的測量效果。盡管DCC是 自動的，用戶也可以根據特殊運用通過設定來開啟或者關閉。
應用軟件
S8000 Integrale一體式冷鏡露點儀配置有高靈活性的應用軟件，可通過PC 直接控制儀表上所有的功能，可以同時顯示所有的測量和計算出的參數；用戶也可以選擇把不同參數組合在一起進行顯示。同時還有實用的數據記錄功能，用于記錄和保存數據至PC上

技術:
冷卻鏡面法
密析爾的冷鏡式露點儀是針對關鍵測量和控制應用的精密儀器。冷鏡傳感器測量的是濕度的一個*要特性 – 在物體表面形成冷凝物時候的溫度
這意味著冷鏡儀器具備如下特性：
 •  無漂移：因為是直接測量冷凝物形成時的溫度，所以不會像其他計算量一樣因為時間推移而出現漂移
 •  具有內在的可重復性，每次都給出可靠的測量結果

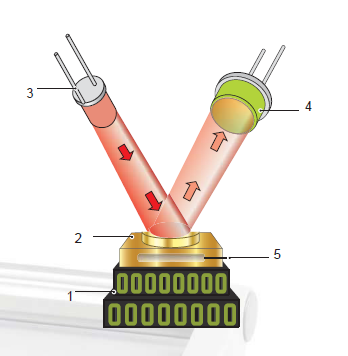

這些特質決定了冷鏡技術被廣泛的接受，作為濕度標定的不二之選冷鏡傳感器包括一個溫度受控的鏡面和*進的RRS叁管路偵測系統。由LED光源(4)發出一簇光以固定的強度投射在鏡面 (2)上。當鏡面溫度降低時，由于鏡面上出現的冷凝物的散射效應會降低反射光的強度。鏡面的反射光強度由光學探頭5進行檢測，光學探頭6則負責檢測鏡面冷凝物引起的散射光。另外有一個參考光學探頭（3）則測量LED產生的光線的強度，針對溫度等因素引起的變化進行補償。
光學系統的信號被用于對固態帕爾貼熱電泵（1）進行精確控制，形成對鏡面的加熱或者降溫。終鏡面進入一種動態平衡狀態，即揮發量和冷凝量以相同的速率發生。此時鉑電阻溫度計（7）測得的鏡面溫度就是氣體的露點溫度。

在密析爾各個生產服務中心，冷鏡露點儀在年復一年的日常工作中證明了自己的可靠性，同樣，在我們的UKAS認證的實驗室也有同樣優異的表現。

冷鏡技術的專*
S8000一體式精密露點儀是密析爾40年研發冷鏡技術的結晶。作為世界上大的高端露點儀表制造廠*，密析爾使用S8000一體式及其冷鏡系列中的其它產品作為工廠生產和校驗的傳遞標準和工作標準

露點
測量原理 冷卻鏡面技術
量程 –60 to +40°C露點
精度 ±0.1°C
重復性 <0.05°C
工作壓力 低壓版 0 to 1 barg / 14.5 psig；高壓版 0 to 20 barg / 290 psig
流量 0.1 to 1 Nl/min (0.2 to 2.1 scfh)
測量系統 RRS 叁光路

外接PRT 溫度探頭 (選件)
溫度測量 4線Pt100, 1/10 DIN class B
精度 ±0.1°C
電纜長度 2m (標準) (250m長)

流量計
測量精度 典型+/-5%
測量范圍 0 to 1000 ml/min
內置壓力傳感器 (選件)
測量范圍 0 ~ 25 bara
測量精度 0.25% FS
單位 psia, bara, KPa or MPag

顯示器
分辨率 用戶可選，低至 0.001 （視不同參數而定）
測量單位 °C and °F露點，%RH, g/m3, g/kg, ppmV, ppmW (SF6),等 計算量
輸出 模擬 3 路用戶自定義 4–20mA, 0–20 mA or 0–1V ；數字 Modbus RTU 協議 USB,可選 Modbus RTU 協議 RS232, RS485 或者 Modbus TCP 協議 Ethernet ；報警 兩路干接點, 一路過程報警，一路狀態報警， 大負載1 A @ 30 V DC
界面 5.7” LCD 觸摸屏
數據記錄 SD 內置卡 (512Mb) 和 USB外接 SD 卡 (FAT-16) — 2Gb 大. 可記錄2千4百萬條，相當于每兩秒間隔連續記錄560天。
工作環境 工作環境–20 ~ +40°C
供電 85 ~ 264 V AC, 47/63 Hz
功率 100 瓦
EMC – A*評定 滿足 EN61236:1997 (+A1/A2/A3)

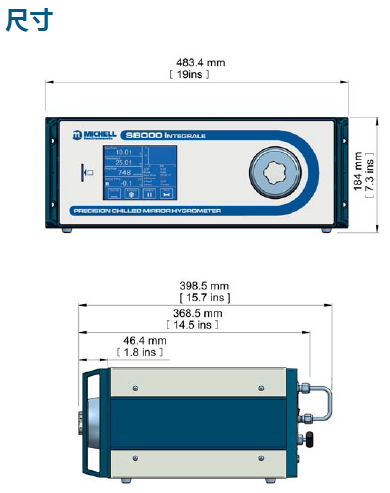

機械參數
尺寸 184 x 483 x 368mm (7.3 x 19 x 14.5”) h x w x d
重量 11公斤(24.3lb)
通用
過程連接 6mm Swagelok® tube 或者 1/4” Swagelok® tube
存儲溫度 –20 ~ +50°C
校驗 3點可溯源原廠校驗（標準） 可選UKAS accredited calibrations-請咨詢

密析爾儀表引領 的水分和濕度(露點儀)測量領域。本公司具備超過30年的專業經驗，設計和生產多種變送器、儀表和系統解決方案，用來測量微量水分、濕度和露點，其工業應用領域十分廣泛，包括壓縮空氣、發電、過程處理、油氣、制藥等等。 密析爾儀表擁有三個生產基地：荷蘭Oosterhout，法*里昂和英*伊利。公司擁有一個廣泛的網絡，工廠 培訓應用工程師，分公司和經銷商人員遍布56個 。
