AURORA激光露點分析儀

來自美*GE通用電氣公司基于新可調諧二*管激光吸收光譜（TDLAS）技術的水份分析--AURORA激光露點分析儀，具有精確，可靠，實時監控天然氣露點的含量的特點，可確保燃?xì)獾拇笤诰€供應。與傳統技術需要幾個小時相比，Aurora只要幾秒就可以測出天然氣管道中的水份含量。

AURORA激光露點儀產品特點

• 光學響應速度：<2秒
• 高精度：為讀數的+-2%
• 對乙二醇或其他污染區均不敏感
• 可直接顯示lbs/mmscf、mg/m3、露點或者ppmv單位
• 取樣處理系統采用內置式實現測量一體化
• 危險區域認證：1*，1區，ATEX&IEC EX
• 采用MOBUS RTU協議的兩個數字RS-485/232端口--直接連接數字SCADA系統
• 配備AuraraView軟件--實現了遠程抄表、顯示趨勢圖和遠程診斷
• 設計可靠--工廠推薦鑒定/ 維修時間間隔5年


AURORA激光露點儀工作原理

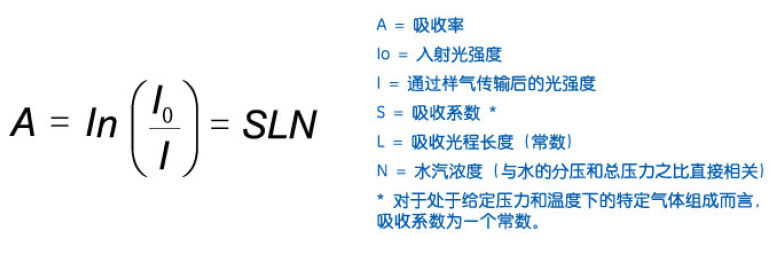

基本水汽壓的測量都基于比爾-朗伯定律：

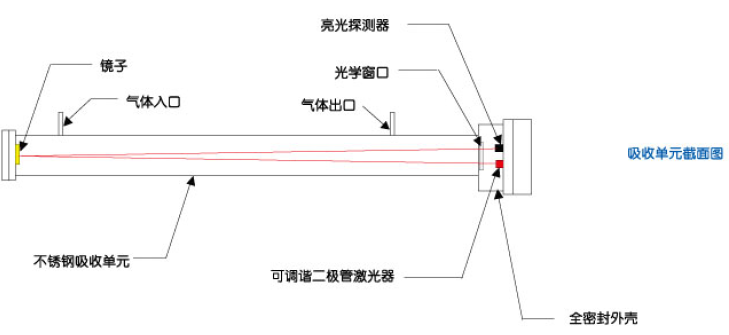

在某些特定頻率下，水分子將吸收光能，而在其他頻率下，氣體實際上是透明的。在給定吸收頻率下，隨著水汽濃度的增加吸收量也將增加。Aurora采用的是近紅外光譜中某一窄頻帶的二*管激光器。該激光器在高頻率下調幅。Aurora通過光電探測器測量激光強度，能夠利用損失的激光與入射光之間的相互關系對水的分壓進行直接測量。通過已知的二次諧波信號2F可以看出光損失或吸收信號后被減弱。2F信號的幅度與水的分壓有關，該分壓除以總壓再乘以10的6次方就能得到ppmv（水分含量）。

AURORA激光露點儀規格
量程
PPMv：5至5000ppmv
露點/霜點：-65.5℃到-2.6℃露點
絕對濕度：3.6至3803mg/m3

精度
PPMv：讀數的+-2%或4ppmv

響應時間
光響應：<2秒
系統響應取決于樣品管道的長度、樣品系統組件、流量、壓力及水分濃度的變化

操作壓力
操作壓力：69至172Kpa
大壓力：1380kpa
工藝壓力：大值10,342kpa

溫度
操作溫度：-20至65℃
可選恒溫電加熱器，溫度可定制25℃

流速
樣品流速：10至60 SLH;標稱值30SLH
凝聚過濾器旁通快速回路：通過樣品管的流速的5-10倍

顯示器
背光液晶顯示器；同時顯示三個可編程參數；字母數字狀態和診斷顯示；LED顯示電源，激光溫度穩定性、鍵盤鎖的狀態。

輸入/輸出
模擬輸出：三個可編程的0/4-20mA
模擬輸入：針對分體式壓力變送器采用回路供電的4-20mA輸入。Aurora可提供24VDC電源。
數字接口：RS232;RS485采用Modbus RTU協議

外殼
防護等*：IP66
激光：1*產品，符合IEC 60825-1.20
校準：推薦工廠檢定/維修時間間隔5年



美*GE檢測控制技術業務是一個行業領*的創新者，業務涉及傳感測量、無損檢測技術、狀態監測、流體過程技術及自動化優化控制領域，幫客戶實現精確、高效和安 的增值增產目標。旗下產品廣泛應用于航空航天、石油天然氣、電力、運輸、醫療等行業。我們在25個 擁有超過40*企業，隸屬于GE能源集團，為工業客戶提供更GE logo.jpg環保、更智能、更高效的資產健康解決方案。
旗下有眾多您已經非常熟悉的名字：本特利內華達Bently Nevada、新華控制Xinhua、德魯克Druck、Panametrics露點儀、RHEONIK、Everest VIT、Hocking、Krautkramer、Nutronik、phoenix、康索里德CONSOLIDATED、羅茨ROOTS、穆尼MOONEY、貝克BECKER等等
