DMT344露點儀-DMT340系列

DMT344露點儀-DMT340系列
DMT344配有不同螺紋接頭連接方式。是適用于壓力或真空工藝永久式安裝的理想儀表。


DMT344 探頭是用于高壓環境和工業環境中的露點測量探頭。此探頭配有一個螺母、一個連接螺釘和一個密封墊圈。在取放過程中，連接螺釘和螺母應在探頭體部保持其位置，以免損壞探頭高度拋光的表面。按照下列說明可確保安裝時氣密良好：
1. 從螺母和探頭上擰下連接螺釘。
2. 將連接螺釘和密封墊圈在管壁上擰住。使用力矩扳手將連接螺釘擰入螺紋套筒。擰緊力矩為150 ± 10 Nm（110 ± 7 ft-lbs）。
3. 將探頭體部插入連接螺釘，用手將螺母擰入連接螺釘，直到感覺擰緊為止。
4. 標出連接螺釘和六角螺母的位置。

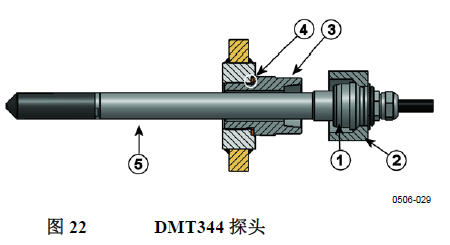

見上方 對應的編號：
      1  錐狀貼合面
      2  螺母
      3  連接螺釘，M22x1.5 或NPT 1/2"
      4  密封墊圈

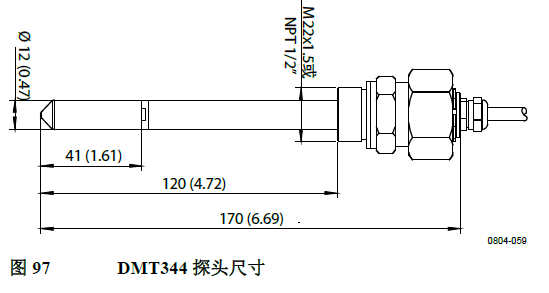

      5  探頭；直徑為12 毫米

5、將螺母再擰緊30°（1/12 圈），如果有力矩扳手的話，則用大小為80 ± 10 Nm（60 ± 7 ft-lbs）的力矩?cái)Q緊。

6、每十次擰開連接螺釘后，應清潔和潤滑螺釘?shù)腻F狀貼合面。每次擰開連接螺釘時，都應更換密封墊圈。使用高真空潤滑脂（例如，Dow Corning）或類似潤滑脂進行潤滑。

注意
DMT340露點儀安裝到的工藝裝置的壓力與訂貨時所選擇的操作壓力不同時，請輸入工藝裝置壓力值到變送器的存儲器?？梢圆捎靡韵路绞捷斎胫担?br /> - 使用顯示屏/鍵盤選件- 使用主板上的按鈕- 使用串行線- 使用 Modbus 協議


技術參數
露點測量
測量范圍：-70 ... +80 ℃ Td露點
在溫度:-60...+80 ℃條件下的測量精度±2 ℃ Td露點

傳感器：維薩拉 DRYCAP 180M

溫度測量
測量范圍：0 ... 80 ℃
在溫度為+20 ℃ 條件下測量精度±0.2 ℃
傳感器 Pt 100 IEC 751 1/3，B*

工作環境參數
工作溫度: 探頭工作溫度 -40 ... +80 ℃
         變送器主體工作溫度 -40 ... +60 ℃
工作氣壓（探頭）
高為 50 bar（725 psi）（根據探頭型號不同該值有所不同）
被測氣體 無腐蝕氣體
電磁兼容性 符合EN61326-1:1997 + Am1:1998 + Am2:2001;

工業環境
輸入與輸出
工作電壓 10 ... 35 VDC, 24 VAC, 100 ... 240 VAC 50/60
電流輸出 0 ... 20 mA, 4 ... 20 mA（2個為標準輸出，第三個為可選輸出）
電壓輸出 0 ... 1 V, 0 ... 5 V, 0 ... 10 V
數字輸出接口 RS-232、RS-485（可選）
繼電器輸出 0.5 A、250 VAC、SPDT（可選）
以太網接口（可選）
支持的標準 10/100Base-T
聯接器 RJ45
通訊協議 Telnet
WLAN接口（選配）
   支持的標準 802.11b
   天線接頭類型 RP-SMA
通訊協議 Telnet
安 性 WEP 64/128,WPA
驗證/加密
     開放式 / 無加密
     開放式 / WEP
     WPA預共享密鑰 / TKIP
     WPA預共享密鑰 / CCMP （即 WPA2）
采用實時時鐘的選配數據記錄器
    可記錄參數 多可記錄數據趨勢/小值/大值，三個值
    記錄時間間隔 10秒（固定間隔）
    大記錄期 4年零5個月
    記錄點 每參數13700萬點
    電池壽命 短5年
    顯示設備 帶背光的LCD顯示器，可顯示任何參數的圖形趨勢
    顯示界面菜單語言
英語、法語、西班牙語、德語、日語、俄語、瑞典語、芬蘭語、漢語
