美國GE公司TF系列TF2R露點儀探頭

美*GE公司TF系列TF2R露點儀探頭

TF2R露點儀應用
此種氧化鋁探頭可測量氣體和非水液體中從微量到常量的水份含量。它需要與GE 傳感與測量部門MIS1和MMS 3水份分析儀配合使用。

TF系列TF2R露點儀水份探頭特點
● 本安
● 常量到ppb*水份含量測量
● 內置溫度與壓力傳感器
● NIST可溯源標定

TF2R露點儀內置溫度、壓力測量元件
TF系列TF2R露點儀水份探頭具有三種功能，除測量水份含量之外還測量壓力與溫度值。這是基于多數水份測量參數的精確測定需要知曉工藝過程的溫度與壓力。通過在TF系列探頭中直接內置溫度、壓力測量的元件，從而免除了安裝與使用分離的溫度、壓力探頭所帶來的不便與限制。內置的非線性NTC熱敏電阻可測量-30 ~ 70℃，可選的固態壓阻傳感器可測量高達34.6MPa（5000psig）的壓力。
溫度和壓力可作為MIS 1和MMS 3水份儀的輸入，以確定諸如ppm與相對濕度等參數。

TF2R露點儀真正的絕對濕度探頭
氧化層薄膜的厚度是該類型探頭性能的關鍵。GE傳感與測量制造的探頭所具有的氧化層薄膜氧化層薄膜的厚度是該類型探頭性能的關鍵。GE 傳感與測量制造的探頭所具有的氧化層薄膜厚度使得其顯示真正的絕對濕度，而不是相對濕度響應，同時使得溫度與滯后的影響降至低。這層關鍵的薄膜厚度也讓GE 傳感與測量的TF系列探頭具備快速響應和超常的標定穩定性。

TF2R露點儀可溯源至NIST的嚴格標定標準
每一個TF系列TF2R露點儀水份探頭均由世界上*進的水份標定設備之一單獨校準。經過數十年的發展，每一個探頭在標定過程中所使用的測試環境，都由可溯源至美* 技術標準局（NIST）的流量、溫度和壓力測量設備來精確產生。所有數據都由專門的計算機系統采集并儲存，標定將重復延續幾個月的時間以測定每個水份探頭的穩定性。只有那些滿足GE 傳感與測量部門精度與穩定性要求規范的探頭才能被運送至我們用戶的手中。

安裝方便
GE TF系列TF2R露點儀探頭設計用于在線使用，可精確位于所需測量的位置?？蛇m應的操作溫度范圍為70 ~ -110℃，壓力范圍從真空到5,000psig，并且沒有低流速限制。
在部分應用中，TF系列探頭可直接安裝于被測管路上。更為普遍的是，為確保水份測量的真實完整，采樣預處理系統被推薦使用。

TF2R露點儀水份探頭產品規格
露點/霜點標定溫度范圍
● 標定范圍：60 ~ -110℃
● 標準標定范圍：20 ~ -80℃，生成數據至-110℃
● 低端標定范圍：-50 ~ -110℃
● 擴充標定范圍：60 ~ -80℃，生成數據至-110℃
精度
● ±2℃（范圍為-65 ~ +60℃）
● ±3℃（范圍為-110 ~ -66℃）
重復性
  ● ±0.5℃（范圍為-65 ~ +60℃）
  ● ±1.0℃（范圍為-110 ~ -66℃）
溫度
  ● 操作：-110 ~ 70℃
  ● 儲存：≤70℃
操作壓力（取決于安裝形式）
  5μmHg ~ 5,000psig（34.6MPa），受內置壓力傳感器限制
流速范圍
  ● 氣體：從靜態到一個大氣壓下10,000cm/s
  ● 液體：從靜態到1g/cc密度下10cm/s
響應時間
  5秒（63％變化量）
探頭與水份儀安裝間距
  ● 水份與溫度：長609m（2000ft）
  ● 壓力：長150m（500ft）
探頭與水份儀配合使用
  ● MIS 1水份儀
  ● MMS 3水份儀
探頭與水份儀連接電纜
  GE 8芯屏蔽電纜
輸入電壓
  1VAC
阻抗范圍
  50kΩ ~ 2MΩ（取決于水的蒸汽壓）
保修期
  ● 標定：交貨后的6個月
  ● 材料與作工：交貨后的1年

內置溫度探頭
類型
  非線性NTC熱敏電阻
操作溫度
  -30 ~ 70℃
精度
  ±0.5℃（ 部范圍）
大響應時間
  1秒（置于攪拌均勻的油中），10秒（置于蒸餾空氣中）無論升溫或是降溫，反應出溫度變化的63％

內置壓力探頭
類型
  固態壓阻傳感器
壓力可選范圍
  ● 30 ~ 300psig（0.21 ~ 2.1MPa）
  ● 50 ~ 500psig（0.35 ~ 3.46MPa）
  ● 100 ~ 1000psig（0.7 ~ 6.9MPa）
  ● 300 ~ 3000psig（2.1 ~ 20.8MPa）
  ● 500 ~ 5000psig（3.46 ~ 34.6MPa）
精度
  ±1% 量程
額定壓力
  3倍于壓力探頭可測的范圍，高可達7500psig（51.9MPa）

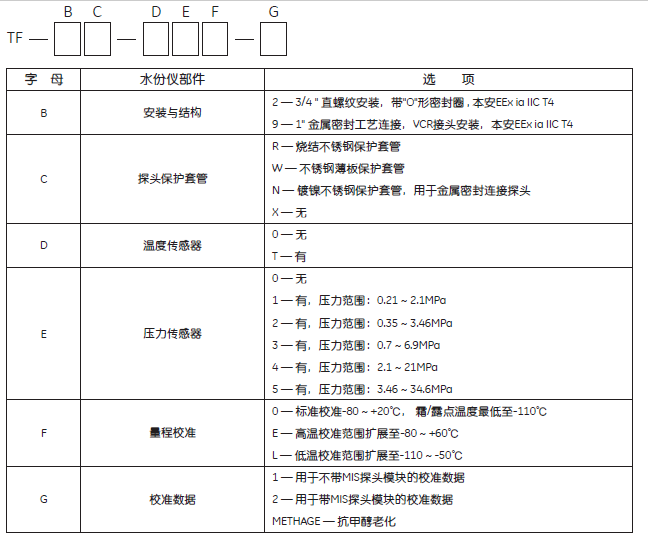

TF系列TF2R露點儀水份探頭選型表
