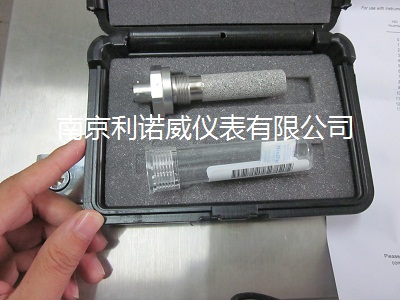

美國GE公司M系列M2LR露點儀探頭

美*GE公司M系列M2LR露點儀探頭

M2LR露點儀氧化鋁探頭可測量氣體和非水液體中從微量到常量的水份含量。它可與GE 傳感與測量部門所有露點儀配合使用。

在超過四十年的時間中，GE 傳感與測量的M2LR露點儀氧化鋁水份探頭樹立了工業水份測量的性能與測量值標準。使用時，M系列水份探頭由連接電纜與GE 傳感與測量的濕度計儀表相連。使用方便、寬測量范圍和嚴格的校準穩定性使這系統成為世界范圍內工業水份測量的 。

M2LR露點儀氧化層薄膜的厚度是該類型探頭性能的關鍵。GE傳感與測量制造的探頭所具有的氧化層薄膜厚度使得其顯示真正的絕對濕度，而不是相對濕度響應，同時使得溫度與滯后的影響降至低。這層關鍵的薄膜厚度也讓GE 傳感與測量的M系列探頭具備快速響應和超常的標定穩定性。

在氣體與液體中工作的原理
使用M系列M2LR露點儀探頭在氣體與液體中直接測量水的分壓非常便利與有效。這探頭由經過一系列特殊工藝陽 電鍍使鋁基表面產生多孔氧化層，并在氧化鋁表面上蒸鍍一層 薄金鍍層。該鋁基與金鍍層形成了兩個電 ，使整個結構成為一個氧化鋁電容。水汽快速地滲透過金鍍層，并平衡分布于氧化鋁的孔隙壁上。氧化鋁結構吸收的水分子數量決定了孔隙壁的傳導率。每個孔隙壁的電阻值提供了一個獨特的，與水的分壓成函數關系的阻抗。這個函數關系適用于氣體與液體中的水份測量。

GE 的M系列M2LR露點儀探頭設計用于在線使用，可精確位于所需測量的位置。探頭與濕度計間的電纜長度可達610米（2,000英尺）甚至更長。操作溫度范圍為70℃到-110℃，壓力范圍從真空到5,000psig，并且沒有低流速限制。采樣單元使得M系列探頭的安裝很容易，采樣單元有通用型外殼，NEMA-4防護外殼和NEMA-7防爆外殼可供選擇。
遠程安裝性能與超寬的操作參數范圍允許探頭可被直接安裝在所需測量的位置。因?yàn)楸徊蓸拥慕橘|(zhì)并不需要被送至分析儀，時間延遲和采樣介質被傳輸系統污染的潛在危險均被消除。這個特點對測量非常微量的水分含量以及快速變化的測量 其重要。
當測量受到傳導性的或腐蝕性的微粒污染，或是相悖工藝條件威脅時，就需要通過采樣系統進行調節。GE 傳感與測量部門生產的采樣預處理系統，去除了污染，保留了真正的水份含量采樣值。這些設計經實際應用測試驗證是可靠的，只需很少或無需維護。

M系列M2LR露點儀探頭技術參數
氧化鋁水份探頭
標定
每個探頭單獨用計算機標定，對比于已知的水份含量，標定可溯源至美* 技術標準局（NIST）
露點/霜點標定溫度范圍
● 標定范圍：60 ~ -110℃（此項可根據客戶要求進行）
● 標準標定范圍：20 ~ -80℃
精度
● ±2℃（范圍為-65 ~ +60℃）；● ±3℃（范圍為-110 ~ -66℃）
重復性
● ±0.5℃（范圍為-65 ~ +60℃）；● ±1.0℃（范圍為-110 ~ -66℃）
溫度
● 操作：-110 ~ 70℃；● 儲存：≤70℃
操作壓力（取決于安裝形式）
● 法蘭連接：5μmHg ~ 75psig（0.52MPa）；● 螺紋連接：5μmHg ~ 5,000psig（34.6MPa）
流速范圍
● 氣體：從靜態到一個大氣壓下10,000cm/s；● 液體：從靜態到1g/cc密度下10cm/s
響應時間
5秒（63％變化量）注：關于其它特殊應用探頭的特性請與工廠聯系
探頭結構
● 探頭：99.99%的鋁、氧化鋁、金、鎳鉻合金
● 背置線：316不銹鋼
● 連接線：金箔點焊于304不銹鋼帶
● 前置線：316不銹鋼點焊于連接線和引腳
● 支撐物：玻璃、Corning9010
電氣連接結構
● 引腳：鋁，152 合金（52%鎳）
● 玻璃：9010型
● 外罩：303不銹鋼
● O型密封環：Viton A
● 頂蓋：316不銹鋼
輸入電壓
1VAC，77Hz
阻抗范圍
50kΩ ~ 2MΩ，取決于水的分壓
保修期
● 標定：交貨后的6個月
● 材料與作工：交貨后的1年

可選溫度探頭
類型
非線性NTC熱敏電阻
操作溫度
-30 ~ 70℃
精度
±0.5℃（ 部范圍）
大響應時間
1秒（置于攪拌均勻的油中），10秒（置于蒸餾空氣中）無論升溫或是降溫，反應出溫度變化的63％

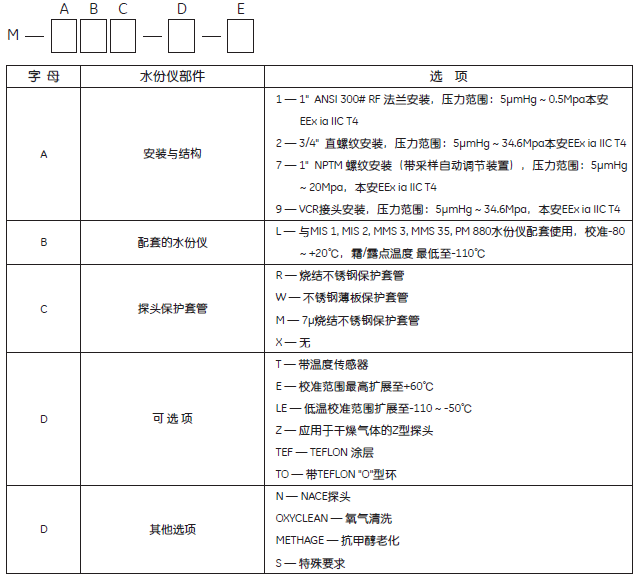

M系列M2LR氧化鋁露點儀探頭選型表
