壓縮空氣干燥機露點儀概述

壓縮空氣干燥機露點儀概述
正確選擇能夠滿足您特別安裝需求的露點儀型號是一項重要任務。本指南將解答選型時您所需了解的關鍵性問題，為您提供幫助。閱讀本指南之后，您將獲得采購決策必備的知識和工具。


 1、選擇何種干燥機露點儀測量方式-你需要的是在線式露點儀還是便攜式露點儀？

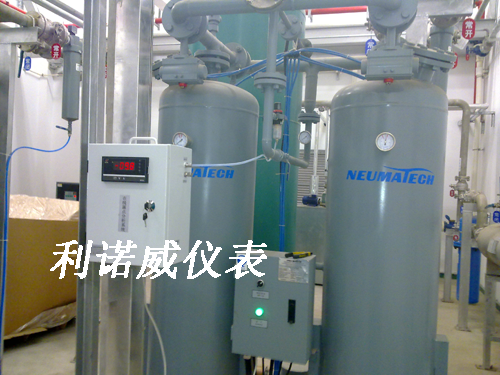

***《固定式安裝在線式露點儀》***
此類儀表通常需要配置外接電源才能工作，從僅具備基本模擬輸出功能到具有顯示、報警繼電器、數據記錄、以太網連接等豐富功能，各種型號不一而足。

下面一系列的問題可以幫助縮小產品型號可選范圍。
你想使用儀表做什么工作？
a. 利用本地顯示設備實現連續監測？選用配電板式儀表還是集成顯示儀表？
b. 用于向某處發送控制信號或用于其他目的的信號？信號類型是哪一種？
c. 報警設在高位設定點還是低位設定點？
d. 需要進行數據記錄嗎？

固定式安裝設備即可安裝在OEM設備應用的供給端，用作干燥機監測或控制，也可安裝在終端用戶應用的需求端，用于連接PLC、數據記錄器和配電板式儀表顯示設備。

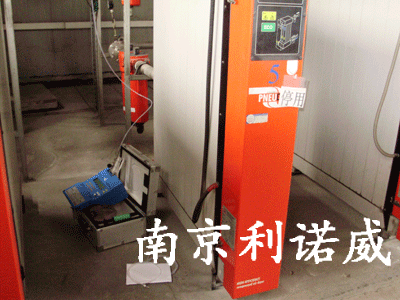

***《便攜式露點儀》***
此類設備為電池供電的移動式設備，尺寸和功能各有不同 ，并針對不同應用進行了優化 。它們通常被用于現場固定式安裝變送器的驗證，或者壓縮空氣系統各個點位的抽檢。



2、您現在正在使用的空氣干燥機類型？

對于大多數壓縮空氣系統來說，干燥機類型決定了干燥機露點儀的露點范圍。
目前市場上還沒有一臺儀表能夠在各個露點水平均具備良好的測量效果。傳感器技術針對特定工作范圍進行了優化 - 如 其干燥的條件、中間范圍的環境水平或高濕度高冷凝環境。
以上各個工作范圍內的干燥機露點儀測量均有其自身的難點。儀表測量范圍的正確選擇將會影響到露點測量的長短期精度以及測量穩定性。

吸附式干燥機
采用吸附式型干燥機的壓縮空氣系統所有位置的露點范圍均介于 -100 ...-30°C 之間。常見的工作范圍為- 60...- 40°C(- 76 ...- 40°F)。問題的重點在于確定你實際需要控制或監測的露點水平。
如果您的干燥機輸出空氣露點為 - 80°C ，而您所希望的控制設定點為 - 50°C , 這就是您的精度和性能的關鍵所在。
對于露點水平較低的干燥機，建議選用配有露點儀的量程在-100到+20℃。
如果干燥機輸出空氣露點在-40℃，建議選用配有露點儀的量程在-80到+20℃。

冷凍式干燥機
作為露點水平較高的系統，冷凍式干燥機的露點范圍介于2...4°C 之間。對于這些中間范圍的露點測量，推薦使用露點儀的量程在-40到+60℃之間。
上述列出的測量范圍僅為產品正確選型的一般性指導原則，但由于應用的壓力和溫度等條件對這一臨界值有一定影響，因此在作出終決策前請向南京利諾威廠*咨詢。

3、測量點的壓力和溫度影響如何？
盡管壓縮空氣的溫度不會對露點值有任何影響，但它可能會對露點傳感器性能產生負面作用。如果擬定測量點的空氣溫度過高，可選擇在溫度較低的下游位置，或在必要情況下使用取樣系統。
密切監測和管理壓力是獲得高品質露點測量的關鍵。由于壓力變動會對露點產生很大影響，為了比較露點讀數，可將其調整為單一的壓力值，因此了解每個測量點的壓力非常重要。

4、干燥機露點儀是在線原位管道測量，還是使用取樣測量？
露點探頭安裝方式的確定并不簡單。通常有兩種方法：
一種是將帶螺紋的探頭直接插入管道內進行在線測量；
另一種是使用取樣管或采樣室將測量點與系統隔離的方式測量。兩種方法各有其優缺點
在線原位測量
原位測量的優點在于：
a) 安裝簡單，成本較低，
b) 響應速度可能較快。
但是，缺點在于存在管路壓力波動(從而導致露點值變動)，以及維護或校準時探頭無法拆除或者無法與壓縮空氣系統隔離。
露點探頭一般有兩種類型，固定式和可調節探頭式?？烧{(diào)節式探頭采用螺紋緊固螺栓，可調整管路的深度。固定式探頭采用焊接式接頭，無法變動位置。

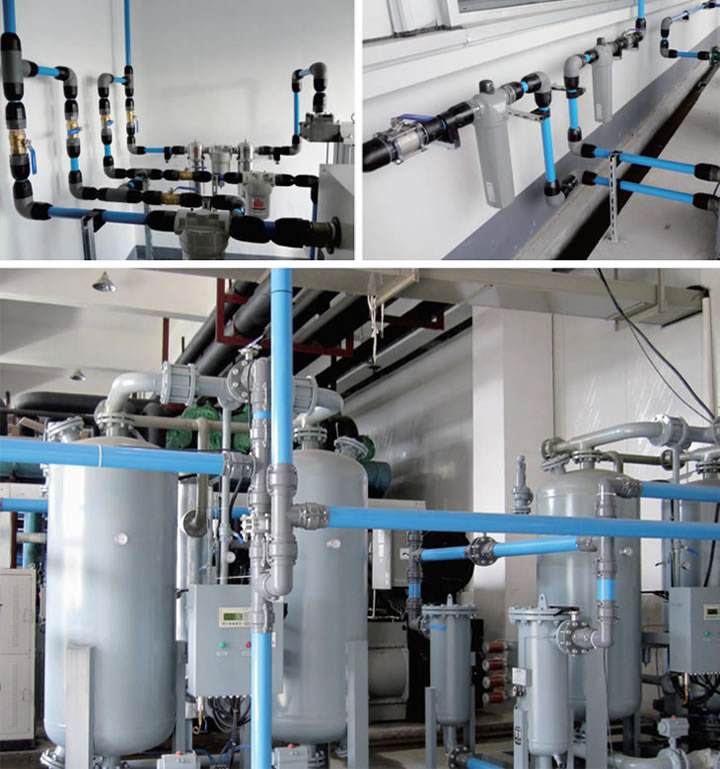

干燥機露點儀取樣測量
另一種方法是取樣室測量，利用取樣不銹鋼管與主管路連接。通過泄漏螺絲或泄漏閥讓少量壓縮空氣流經傳感器。通過采樣室的流速須嚴格控制，以盡量減少工藝管路的壓降，避免產生測量誤差。
此外還配置露點儀過濾器和流量計，過濾器可以過濾分子篩等顆粒污染物。流量計可以控制壓力波動下空氣流速，穩定露點測量。
這種方法的優點在于能夠很好地控制主管路的空氣壓力波動，并可將傳感器與系統隔離，必要情況下還可以冷卻和調整樣氣。
