露點儀dmt143芬蘭維薩拉露點儀dmt143

芬蘭維薩拉公司露點儀dmt143

? 體積小巧的露點變送器，適用小型工業干燥器應用
? 帶有自動校準功能的維薩拉(Vaisala)DRYCAP®傳感器技術
? 校準周期長達兩年一次
? 露點測量范圍 -60... +60 ºC
? 準確度±2 ºC (±3.6 ºF)
? 露點儀dmt142抗冷凝結露
? 快速響應時間
? 與維薩拉(Vaisala)手持式露點儀DM70兼容

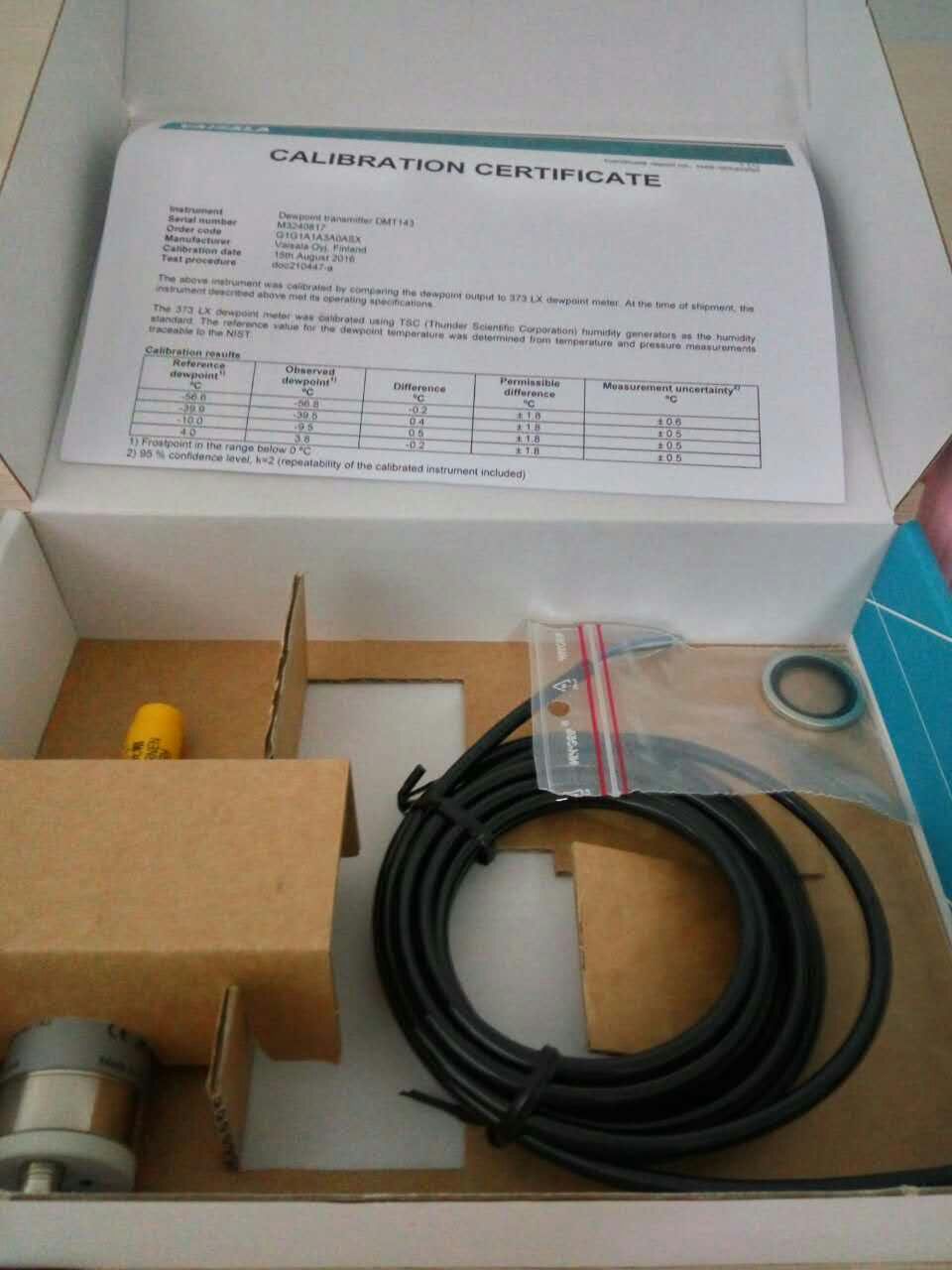

? 溯源至NIST的校準(含校準證書)
? 通過RS485用戶端口，方便快捷的維護和數據傳輸
?露點儀dmt143露點超限時的LED燈報警

露點儀dmt143技術指標
測量參數
露點溫度
測量范圍(典型) -60 ... +60℃ Td
模擬輸出量程
選項 1 -80 ... +20℃Td
選項 2 -80 ... +20℃Td 在常壓下露點
選項 3 自定義量程
準確度，空氣或氮?dú)庵?±2℃Td (見下圖)
當露點低于0℃ 時，變送器輸出霜點

響應時間63% [90%]，氣體溫度在+20℃和壓力1 bar時
-60 -> -20℃ Td 5 s [15 s]
-20 -> -60℃ Td 45 s [10 min]
PPM體積濃度
測量范圍(典型) 10 ... 40000 ppm
準確度，+20℃, 1 bar 1 ppm + 20%的讀數

露點儀dmt143操作環境
被測氣體非腐蝕性氣體
溫度 *) -40 ... +60℃
相對濕度0 ... 100 %RH
壓力 *) 0 ... 50 bara (725 psia)
樣氣流速 對測量精度沒有影響
*)當氣體溫度低至-40℃或者壓力高至50 bar(725 psia)時，供電電壓必須是24 ... 28 VDC。

露點儀dmt143輸出
模擬輸出(對應量程可改變) 4 ... 20 mA (3線),0 ... 1 V/5 V,1 ... 5 V
電流輸出分辨率0.002 mA
電壓輸出分辨率0.3 mV
典型的溫度系數0.005 %輸出范圍/℃
數字輸出RS-485, 非隔離Vaisala工業協議
電纜接頭4-針 M8 (IEC 60947-5-2)

露點儀dmt143常規
傳感器 Vaisala DRYCAP? 180D
建議校準周期
在給定的精度范圍內2 years
電壓輸出時的供電電壓12 ... 28 VDC
電流輸出時的供電電壓18 ... 28 VDC

露點儀dmt143供電電流
正常測量時大10mA + 負載電流
在自診斷階段大220 mA 脈沖
電流輸出時負載大500 Ohm
電壓輸出時負載小10 kOhm
殼體材料不銹鋼 (AISI316L)
傳感器保護不銹鋼燒結過濾器
機械接口ISO G1/2” 或 NPT 1/2
防護等*IP66 (NEMA 4)
儲存溫度范圍-40 ... +60℃ (-40 ... +140 °F)
重量管螺紋 90g (3.2oz)
NPT螺紋 100g (3.5oz)
滿足EMC標準EN61326-1，電子設備用于測量、控制和實驗室的工業環境。
