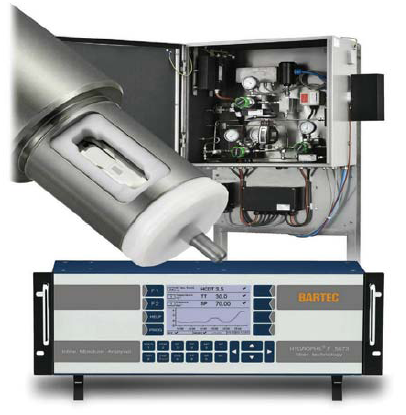

HYGROPHIL HCDT烴露點儀

　　和水點一樣，烴露點儀也是用來檢測天然氣品質的一個重要指標，烴露點儀的值姓高，說明長鏈烴的數量越多，則氣體品質就越低。
　　烴在低溫下可以在高壓線中凝結，在冬天還可能會結冰，這不但會導致管道堵塞，裂縫，甚至還會損壞沒備。
        高含量的水分與烴相結合會形成水合物、這種水合物會給天然氣管網帶來 大的麻煩，它不但會阻塞閥門和管線．而且還會導致壓力下降和流量減少。為了保護設備和管線網絡，保障天然氣設備無故障運行，對于天然氣公司來說，準確，長周期穩定地測量水露點及烴露點儀是非常重要的。
　　

         BARTEC烴露點儀采用經典的冷鏡法分折原理，其傳感器采用專利的內部 反射專利檢測技木，其獨特之處在于LED光束不是從上面而是從下面射到冷鏡的表面，光信號沒有像常規冷鏡法一樣穿過氣體流路，傳感器的鏡面經過特殊化學處理，在沒有冷凝液產生時，光束會被直接傳射出去。
　　通過帕爾貼元件，鏡面被冷卻，直到冷凝點出現并且長鏈的碳?xì)浠衔镩_始凝結，在凝結薄膜和氣體的分界面，原本被發射出的光束被反射回光電檢測器，這個位置的溫度，通過焊接在傳感器鏡面和框架上的PT100傳感器來進行測量。

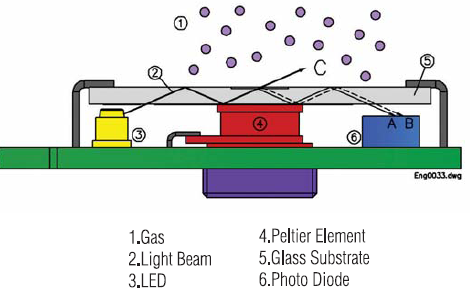

        右圖中光束A顯示的是沒受干擾的內部 反射光束
        B顯示的是在冷凝物產生時的反射，
       光束C顯示的是在沒有冷凝物時產生的光的外射。
　　BARTEC烴露點儀改良傳統技術的創新設計的優勢是使得氣體中帶有的微小顆粒不會對測量結果產生影響，另外冷鏡的尺寸被減到足夠的小，這種緊湊的結構外形可確保加熱和冷卻的過程能很快完成，從而大大提高分析速度。
    　由于鉑電阻溫度傳感器本身是無漂移的，另一方面?zhèn)鞲衅髦袩o可移動或可發生變化的部件，因此傳感器不需要周期性校準。
