DMT348露點儀-DMT340系列

DMT348露點儀-DMT340系列
DMT348是適用于壓力工藝應用的理想儀表，該類應用在工藝運行時需要能夠拆卸探頭。探頭深度可調。


采用管道安裝型探頭的DMT348露點儀
壓力范圍0 ... 40 bar/0 ... 580 psia
可調節長度 41 ... 149/371 mm/ 1.61 ... 5.87/14.6"
安裝
接頭螺紋R1/2” ISO
接頭螺紋NPT 1/2”
球閥組件BALLVALVE-1
采樣室DMT242SC或DMT242SC2

用于壓力管路的DMT348
由于采用滑動配合，DMT348 很容易在壓力環境中安裝和拆卸。該探頭特別適于管路測量

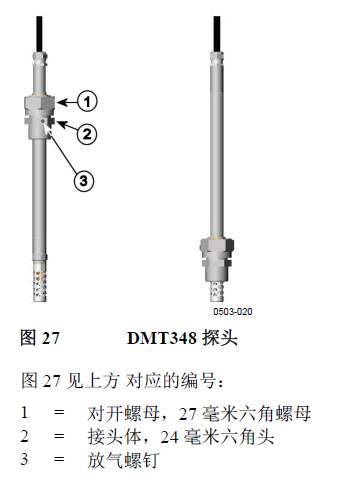

下面是三款接頭體選件：
- 帶放氣螺釘?shù)慕宇^體裝置 ISO1/2
- 接頭體ISO1/2 固定結構（不帶放氣螺釘）
- 接頭體NPT1/2 固定結構（不帶放氣螺釘）

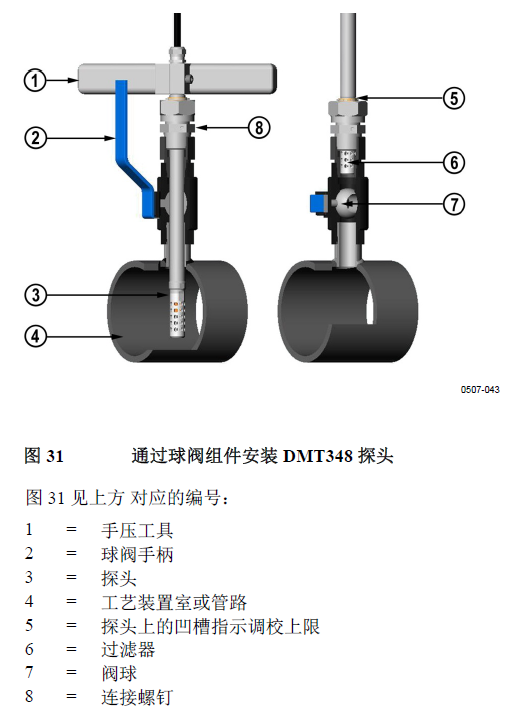

DMT348 的球閥安裝套件
將探頭連接到加壓的工藝裝置或管道時，好使用球閥安裝套件。使用球閥裝置或一個1/2" 球閥組件（其孔徑等于或大于.14 毫米）。如果在工藝裝置管路中安裝了探頭（直徑12 毫米），請注意管路的標稱規格少為1 英寸（2.54 厘米）。使用手壓裝置手柄將探頭壓入加壓的（< 10 bar）工藝裝置或管路中。


注意
如果工藝裝置的壓力低于10 bar，則探頭可以通過球閥組件安裝在工藝裝置內。采用這種方式，在安裝或拆除探頭時，就不必關閉工藝裝置。如果在拆除探頭時關閉工藝裝置，則工藝裝置壓力大可達20 bar。
遵循下面的步驟以通過球閥組件安裝DMT348露點儀 探頭。安裝完畢后，探頭應位于第44 頁的圖31 中所示的工藝裝置室或管路內。
1. 如果工藝裝置壓力大于10 bar，則應關閉工藝裝置。如果壓力較低，則不需要關閉工藝裝置。
2. 關閉球閥。
3. 密封接頭體的螺紋。
4. 將接頭體連接到球閥并擰緊。
5. 將探頭的對開螺母朝過濾器滑動，直到無法滑動為止。
6. 將探頭插入接頭體，手動擰緊對開螺母。
7. 打開球閥。
8. 將探頭通過球閥組件推入工藝裝置。如果壓力高，可使用隨探頭提供的壓力手柄。如果不使用手柄強推探頭，可能損壞電纜。注意探頭推入的深度要足夠過濾器完 處在工藝裝置流程中。
9. 標出連接螺釘和對開螺母的位置。
10. 用叉形扳手將對開螺母擰緊50 ... 60°（大約1/6 圈）。如果有合適的扭矩扳手，則將螺母擰到： 大 45 ± 5 Nm（33 ± 4 ft-lbs）。

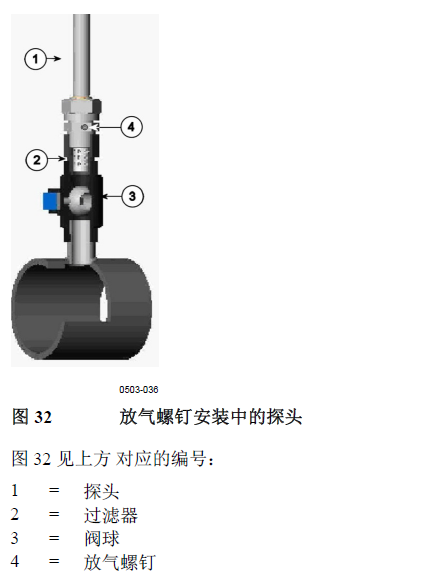

放氣螺釘安裝
當探頭不能直接安裝在壓力環境或工藝管道時，可以使用放氣螺釘安裝。

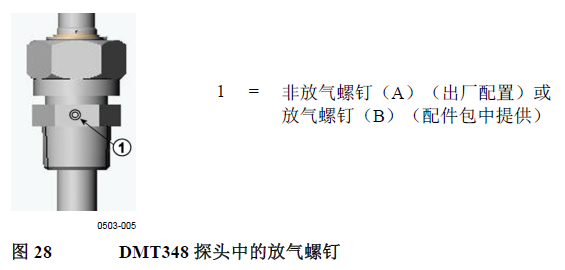

在這種安裝方法中，您必須使用帶放氣螺釘?shù)慕宇^體安裝DMT348 探頭，請參見第41 頁上的圖28。一個小的樣本從工藝裝置流經探頭，盡管工藝裝置中沒有安裝探頭，但是通過放氣螺釘降壓可以很快做出響應。

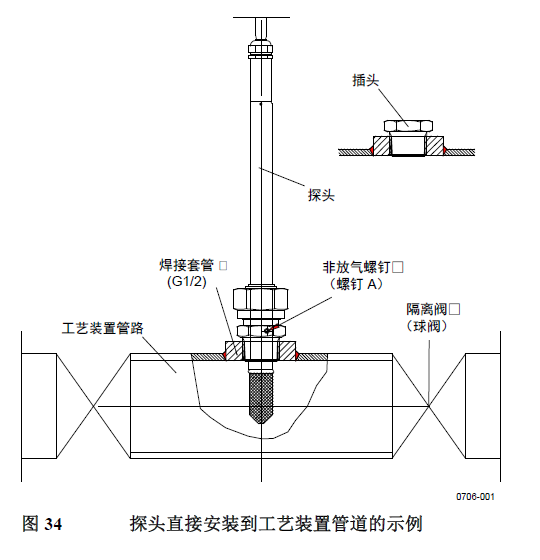

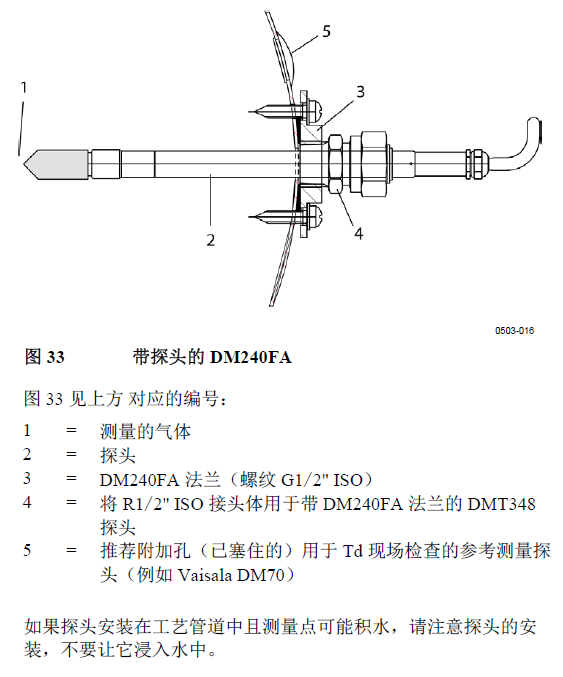

直接在工藝裝置中安裝探頭
選擇能代表工藝裝置的點。變送器可以直接安裝在工藝裝置壁上，特別是工藝裝置壓力是1 bar（大氣壓）的情況下。
如果工藝裝置（比如管道）對于DMT348 探頭來說太小，可能需要使用采樣單元。此外，如果工藝裝置溫度過高（>80 °C）或者不干凈，則探頭安裝在冷卻螺旋管和/或過濾器后面的一個采樣單元中。這樣的話，為了避免在采樣管路發生冷凝，環境溫度必須至少比工藝裝置露點高10 °C。


當探頭直接安裝于工藝裝置壁面或管道上時，請注意探頭兩邊需要隔離閥，這樣可以方便卸下探頭進行校準或維護。
如果探頭安裝在有一定壓力的室內，在卸下探頭之前始終要保證室內壓力與環境壓力相等。卸下探頭進行維護時，請用帶蓋螺母蓋住開口。這樣，盡管未裝探頭，但工藝裝置仍然可以運行。


技術參數
露點測量
測量范圍：-70 ... +80 ℃ Td露點
在溫度:-60...+80 ℃條件下的測量精度±2 ℃ Td露點

傳感器：維薩拉 DRYCAP 180M

溫度測量
測量范圍：0 ... 80 ℃
在溫度為+20 ℃ 條件下測量精度±0.2 ℃
傳感器 Pt 100 IEC 751 1/3，B*

工作環境參數
工作溫度: 探頭工作溫度 -40 ... +80 ℃
         變送器主體工作溫度 -40 ... +60 ℃
工作氣壓（探頭）
高為 50 bar（725 psi）（根據探頭型號不同該值有所不同）
被測氣體 無腐蝕氣體
電磁兼容性 符合EN61326-1:1997 + Am1:1998 + Am2:2001;

工業環境
輸入與輸出
工作電壓 10 ... 35 VDC, 24 VAC, 100 ... 240 VAC 50/60
電流輸出 0 ... 20 mA, 4 ... 20 mA（2個為標準輸出，第三個為可選輸出）
電壓輸出 0 ... 1 V, 0 ... 5 V, 0 ... 10 V
數字輸出接口 RS-232、RS-485（可選）
繼電器輸出 0.5 A、250 VAC、SPDT（可選）
以太網接口（可選）
支持的標準 10/100Base-T
聯接器 RJ45
通訊協議 Telnet
WLAN接口（選配）
   支持的標準 802.11b
   天線接頭類型 RP-SMA
通訊協議 Telnet
安 性 WEP 64/128,WPA
驗證/加密
     開放式 / 無加密
     開放式 / WEP
     WPA預共享密鑰 / TKIP
     WPA預共享密鑰 / CCMP （即 WPA2）
采用實時時鐘的選配數據記錄器
    可記錄參數 多可記錄數據趨勢/小值/大值，三個值
    記錄時間間隔 10秒（固定間隔）
    大記錄期 4年零5個月
    記錄點 每參數13700萬點
    電池壽命 短5年

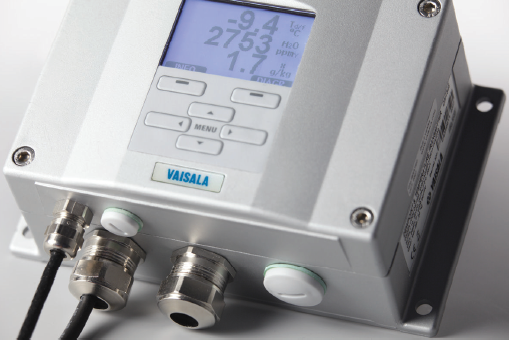

    顯示設備 帶背光的LCD顯示器，可顯示任何參數的圖形趨勢
    顯示界面菜單語言
英語、法語、西班牙語、德語、日語、俄語、瑞典語、芬蘭語、漢語
